​单开五孔插座的几种接线方法汇总,拿走不谢

2023-12-14 22:57 来源:瓮透网 点击:

单开五孔插座的几种接线方法汇总,拿走不谢

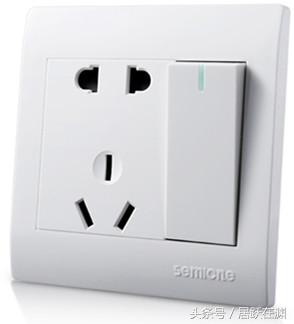

86型开关中,要说功能、组合方式最多的,恐怕就是单开五孔开关了。

单开五孔插座有几种接法?除了常用的开关控制插座以外,还可以开关控制电灯、开关双控电灯。今天,我们就这三种接法,做一个教程。

以下所有接线图中,均为正对开关背面时所看到的,故而火线在左侧。

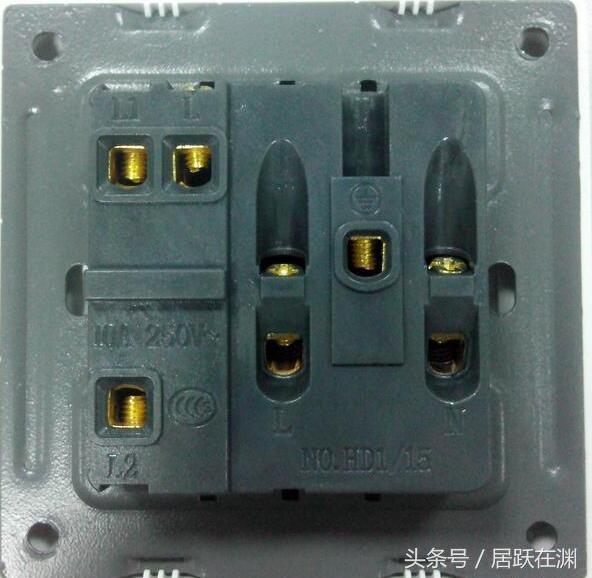

仔细看,L接线柱是不是在左边?

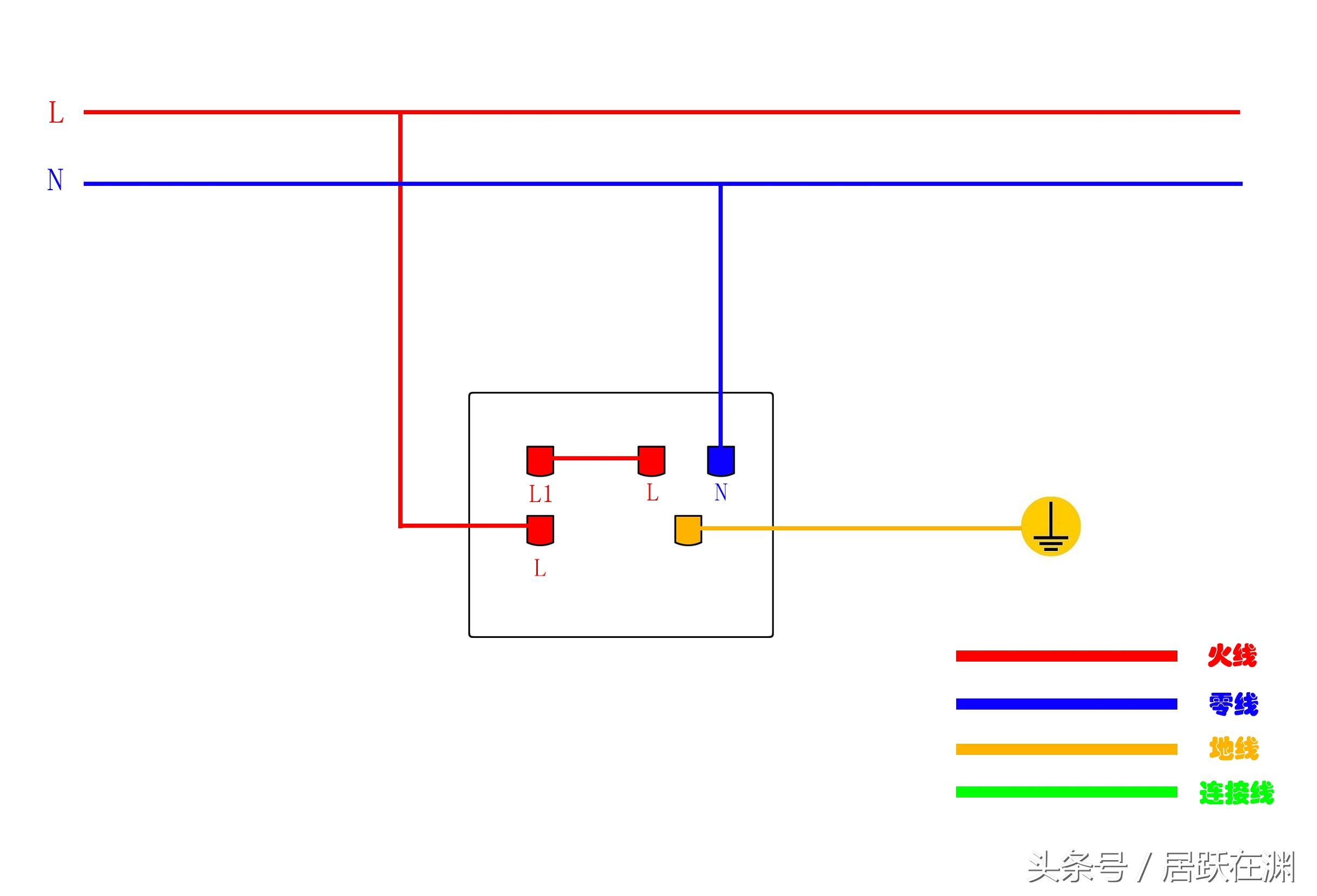

开关控制插座

这种接法,就是用单开五孔插座上的开关,直接控制面板上的插座。许多人喜欢在电视机、充电器等需要频繁拔插的场合用它。免去了拔插插头的步骤,直接用开关控制,方便,也延长了插座的使用寿命。

接线时,只要将火线接入开关即可。开关的接线柱为L,L1和L2,使用时,只用到了L和L1,L2中的任意一个。

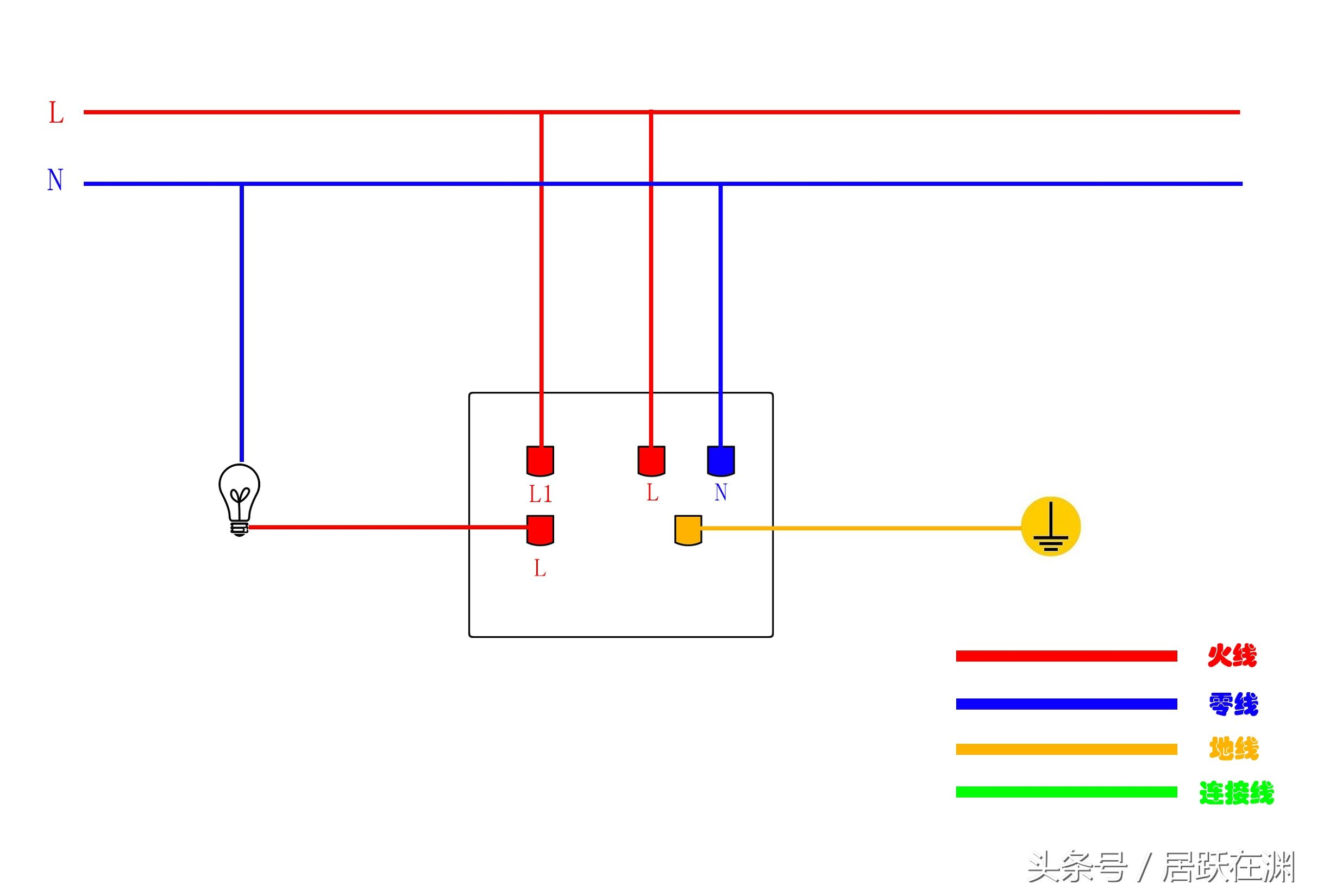

开关控制电灯

这一接法,使用开关控制电灯,开关与面板上的插座并无关联,可以看作两个分开的元件。常用于床头、储藏间等空间狭小的地方,将开关和插座合二为一,极其省地。

接线时,开关接线柱L接火线,L1接灯线;插座部分L接火线,N接零线。

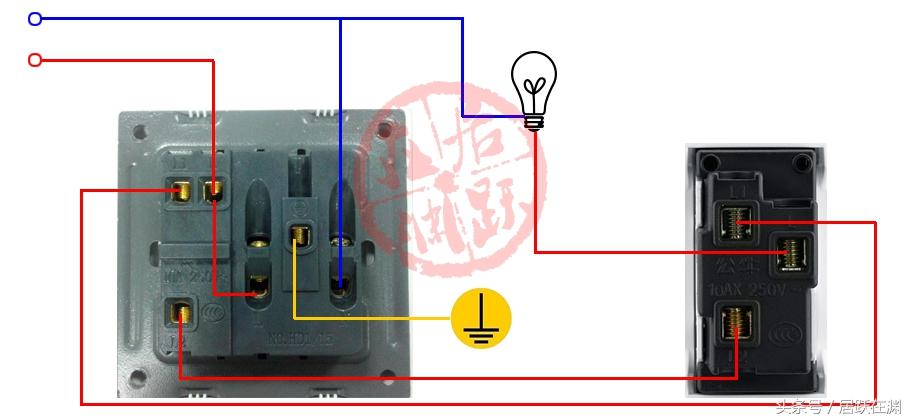

开关双控电灯

上文说到,单开五孔插座的开关背面,对应了三个接线柱。既然是三个接线柱,就可以当双控开关使用。一般当单开五孔插座放在床头,开关基本上都是被当作双控来使用。
